日置HIOKI RM3545电阻计0.01μΩ~1200MΩ精度0.006%
日置HIOKI RM3545电阻计0.01μΩ~1200MΩ精度0.006%
产品简介

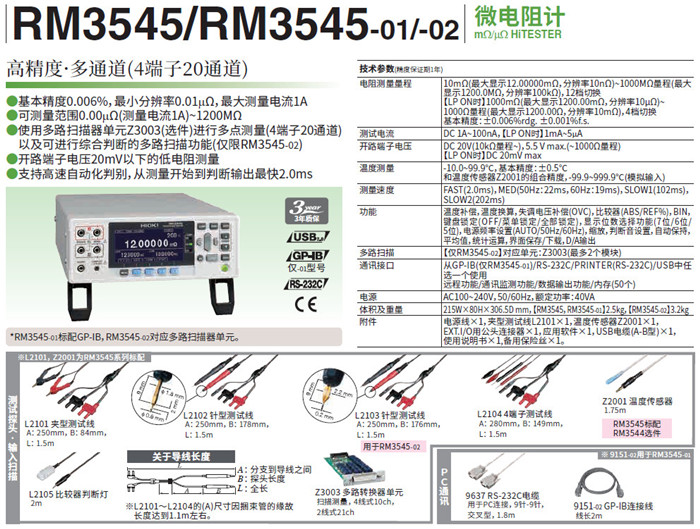

日置HIOKI RM3545电阻计0.01μΩ~1200MΩ精度0.006%
接触电阻的测量/低电流电阻测量,连接器的接触电阻和用于小信号的继电器的接点电阻的低电阻测量方法分别按照JIS标准和IEC标准来制定。可以使用电阻计RM3545进行对应的低电流电阻测量（干电路测试）。为了不破坏接触部分的氧化物层，可以在开路端子电压20mV以下、测试电流1mA以下进行0.1μΩ～1kΩ的测量，适用于接触电阻检查。
低阻测量中由于不同金属的连接部分所产生的电压（热电动势）不同，有时会导致测量值不稳定。电阻计RM3545具备对热电动势的影响进行补偿的“偏置电压校正（OVC）功能”。适用于对如汇流排焊接部分这类低电阻进行测量。日置HIOKI RM3545电阻计
日置HIOKI RM3545电阻计性能特点
● 基本精度0.006%，最小分辨率0.01μΩ，最大测量电流1A
● 可测范围0.00μΩ(测试电流1A)~1200MΩ
● 使用多路转接器单元Z3003(选件)可进行多点测量(4端子20ch)和可综合判断的多路转接器功能(仅限RM3545-02)
● 开路端口电压20mV以下的低功率电阻测量
● 高速支持自动化判别，从测量开始到判断输出最快2.2ms
日置HIOKI RM3545电阻计技术参数
|
电阻测量量程 |
量程10 mΩ (最大显示12.00000 mΩ, 分辨率 10 nΩ)～1000 MΩ (最大显示1200.0 MΩ, 分辨率 100 kΩ),
12档切换 |
|
测量电流 |
DC 1 A～1 μA以下、[LP ON时] 1 mA～5 μA |
|
开路端口电压 |
DC 20V (量程10 kΩ～), 最大5.5 V (量程～1000Ω) |
|
温度测量 |
-10.0～99.9 °C, 基本精度： ±0.50 °C (和温度探头Z2001的组合精度), -99.9～999.9 °C (模拟输入) |
|
测量速度 |
FAST (2.2 ms), MED (50 Hz: 21 ms, 60 Hz: 18 ms), SLOW1 (102 ms), SLOW2 (202 ms) |
|
功能 |
温度补偿, 温度换算, 截止电压补偿 (OVC), 比较器 (ABS/REF%), BIN, 锁键 (OFF/菜单锁定/整体锁定), 选择位数显示功能 (7位/6位/5位), 电源频率设置 (AUTO/50Hz/60Hz), 缩放, 判断音设置, 自动保持, 平均值, 统计运算, 面板保存/读取, D/A输出 |
|
多路转接器 |
[仅限RM3545-02]支持单元：Z3003（最多2个单元） |
|
通讯接口 |
从GP-IB (仅限RM3545-01)/ RS-232C/ PRINTER (RS-232C)/ USB 中选择其一 |
|
电源 |
AC100～240 V, 50/60 Hz, 额定功率: 40 VA |
|
体积及重量 |
215W × 80H × 306.5D mm, [RM3545, RM3545-01] 2.5 kg, [RM3545-02] 3.2 kg |
|
附件 |
电源线 ×1, 夹型测试线L2101 ×1, 温度探头Z2001 ×1, EXT I/O用公头连接器 ×1, 使用说明书 ×1, 应用软件光盘 ×1, USB连接线 (A - B 型) ×1, 备用保险丝 ×1 |
|
可选附件 |
针型测试线L2102 L2103 L2104 |
