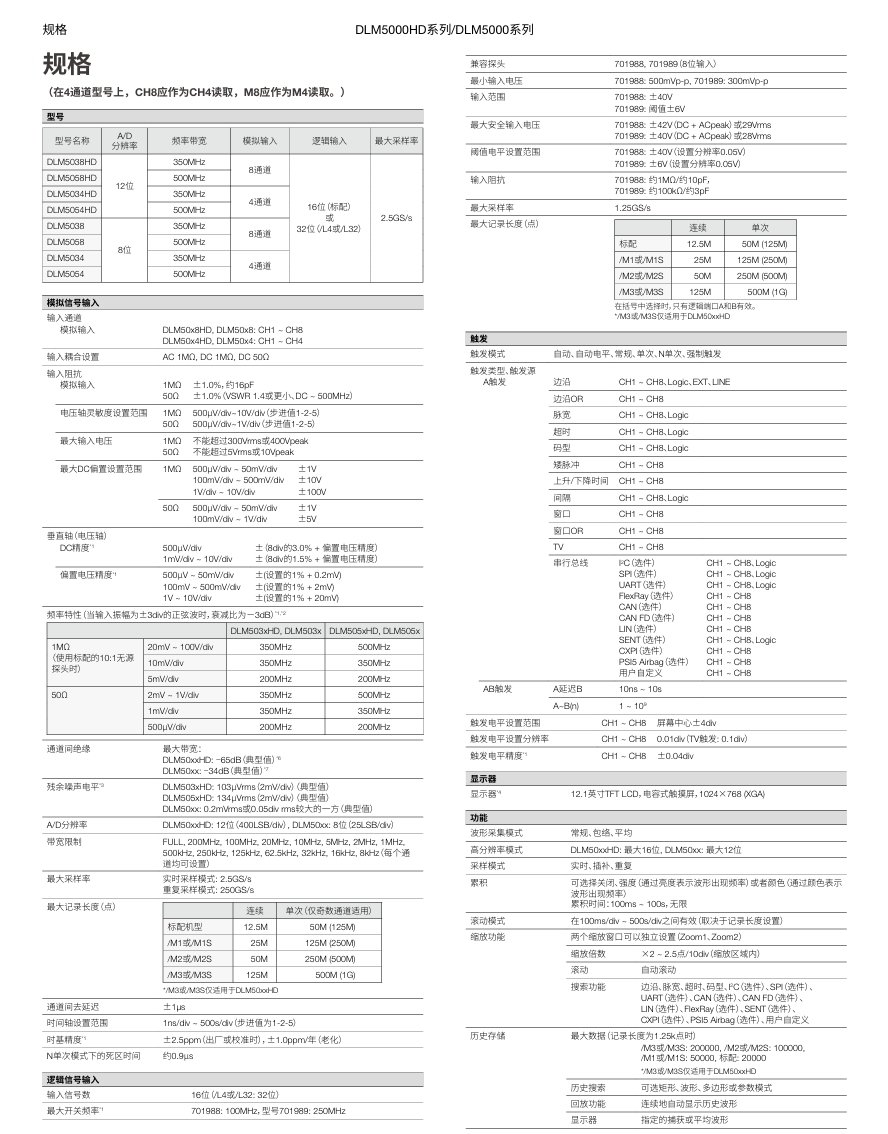

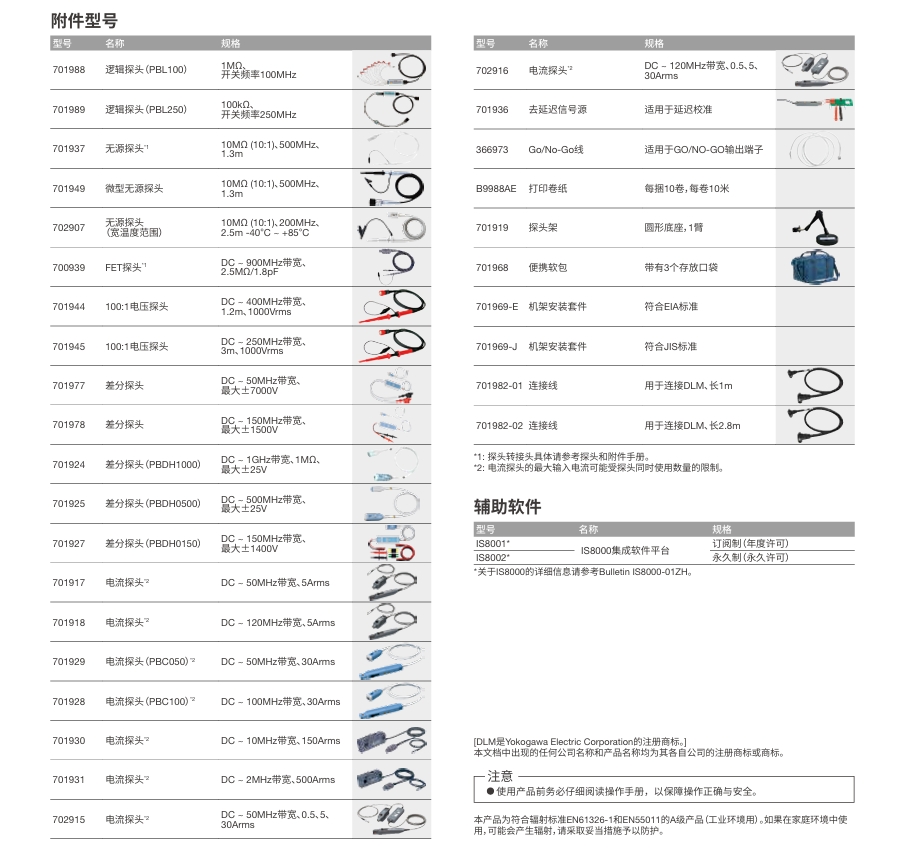

横河YOKOGAWA 混合信号示波器 DLM5000系列

作为世界上第一台8通道示波器的创造者，DLM5000是YOKOGAWA最新推出的产品系列，拥有超过100年的行业经验，它将带给您超过8个通道的测量体验。
适应性是高性能智能功率半导体技术和机电一体化技术在现代电动汽车、电机控制和节能电子设计中发展的关键要求。

将高响应的大触摸屏和传统的示波器面板相结合， 4到8通道DLM5000混合信号示波器让用户通过指尖触控，即可轻松浏览丰富的分析功能。

简单 – 有了灵敏的触摸屏，用户可以直观地浏览各种菜单、访问缩放功能、搜索和识别波形中的特定事件，同时仍然可以使用传统的示波器控制面板。 DLM5000是一款紧凑的8通道示波器，非常适合您的实验室和设计环境。

适应性强 – DLM5000具有多达8个模拟通道和32位逻辑，以及附加的运算通道、车辆串行总线和其他分析功能，为用户提供了多种类、多通道测量所需的灵活性。此外， DLMsync支持多单元同步，将测量扩展到16个通道，以适应更多应用场合。

可靠 – YOKOGAWA多年来致力于测量品质，DLM5000具有低残余噪声、多电压量程和各种实时低通滤波器，能够确保信号的真实度。历史记录内存允许用户保存和分析捕获的全部触发波形，确保不会丢失任何数据。专用的嵌入式操作系统使DLM5000稳定可靠。

适应您的独特测试需求

• 8个模拟通道和32位逻辑
• 附加的运算通道
• 车辆串行总线
• DLMsync支持多单元同步，将测量扩展到16个通道

值得信赖的可靠测量

• 低残余噪声
• 多电压量程
• 各种实时低通滤波器
• 历史记录内存允许用户保存和分析捕获的全部触发波形，确保不会丢失任何数据
• 专用的嵌入式操作系统使DLM5000稳定可靠。

触手可及

• 灵敏的触摸屏

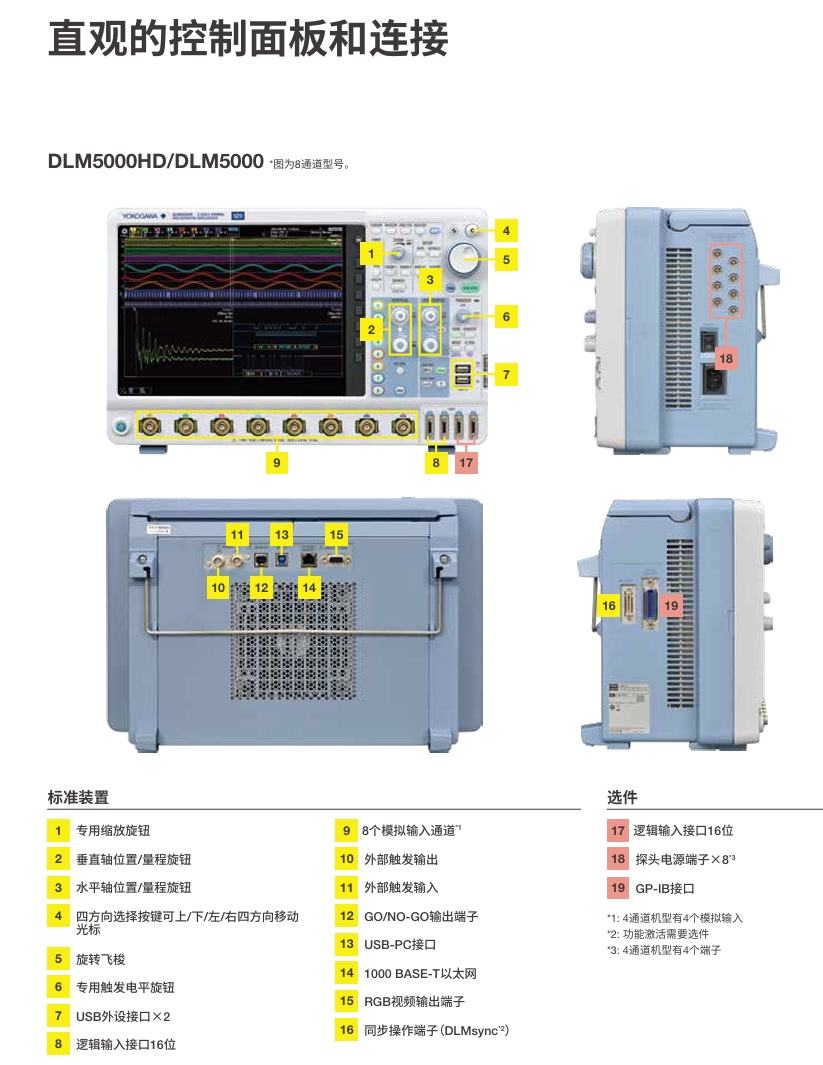

• 传统的示波器控制面板

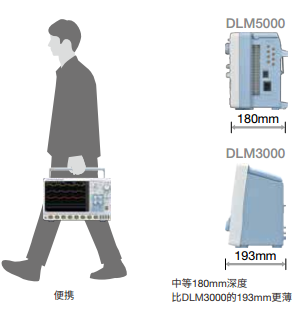

• 紧凑的8通道示波器

后期回放，不错过任何异常波形

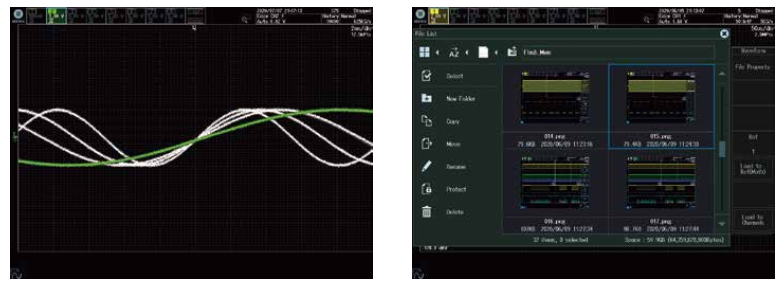

历史记录功能 自动保存先前捕获的波形

使用DLM5000系列，可将多达100000个先前捕获的波形保存在采集内存中。使用“历史”功能，可以在屏幕中显示先前捕获的一个或所有波形（历史波形）。
还可以对历史波形执行光标测量、运算和其他操作。通过使用“历史”功能，可采集到由于波形不确定而难以设置触发条件的偶发异常信号，并对其进行分析。

历史搜索功能

可以使用多种强大的搜索方法，搜索多达100000个满足要求的事件波形。
提供直观且简单的波形搜索功能。例如，可以指定一个矩形区域来捕捉屏幕上波形的一部分，一个覆盖整个测量波形的区域，或者一个多边形区域。如果已知某个感兴趣的值，例如电压或脉宽的异常值，则可以使用波形参数搜索历史波形。

缩放和搜索功能

在长内存中捕获的多通道波形需要进行垂直和水平放大，以进行详细查看。 DLM5000配有专用缩放键和旋钮，可快速放大想查看的 部分。还可以使用触摸屏指定要放大的区域。

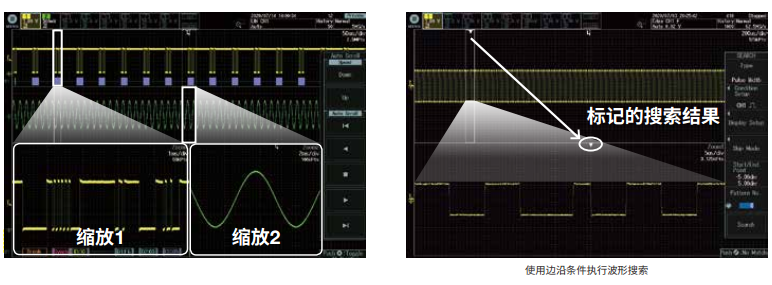

同时缩放两个位置

可以同时显示具有不同时间轴刻度的两个缩放波形。此外，使用自动滚动功能，在波形上自动扫描缩放窗口。
能够同时放大两个有间距的位置，例如某个事件的“原因”和“结果”，或者以不同的缩放系数显示，这对于软件调试非常有用。

缩放搜索功能

使用多个搜索条件自动查找并放大特征波形，以便进行深入检 查。已找到的波形位置标记在屏幕中（显示当前位置）。

波形搜索条件

边沿、边沿(合格)、状态/码型、脉宽、状态宽度、串行总线(仅 限于安装串行总线分析选件的机型）

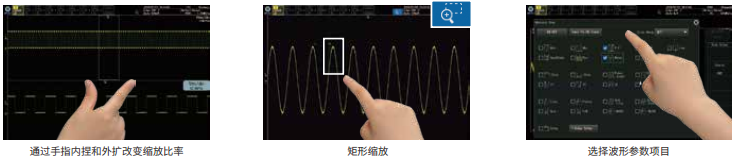

触摸屏

通过使用触摸屏移动波形位置、改变刻度、移动光标等，可以在眼睛不离开波形的情况下操作仪器。
如果想放大波形的某一部分，可使用矩形缩放功能轻松缩放，方法是用手指在屏幕上对角滑动来指定区域。
若要选择对话框中的项目，可以直接触碰点选这些项目，免除了使用选择键的麻烦。

多种触发选择 — 触发功能可捕捉组合的模拟/数字复合波形 —

DLM5000系列提供多种易于设置、组合了模拟和逻辑输入的触发，例如边沿触发、增强触发和B触发。通过使用数字触发系统，可最大程度的降低误触发的可能。

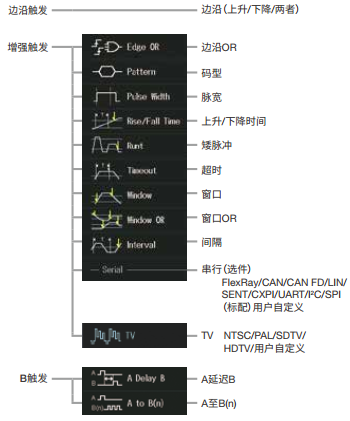

触发类型

滤波器功能

带有效降噪功能的实时滤波器支持多种频率 — 8kHz ~ 200MHz —

每个通道有14个低通滤波器，截止频率范围为8kHz ~ 200MHz。波形在存储到内存之前进行滤波。实时滤波器能够帮助稳定触发叠加噪声的信号。
