USP-1便携式超声波缺陷检测测量仪（TOFD, B-SCAN, C-SCAN, 信号分析, FFT. 多功能一体）

USP-1便携式超声波缺陷检测测量仪（TOFD, B-SCAN, C-SCAN, 信号分析, FFT. 多功能一体）

USP-1是一种 UT 便携式系统（电子卡+软件），可用于超声波缺陷检测的测量和信号分析。

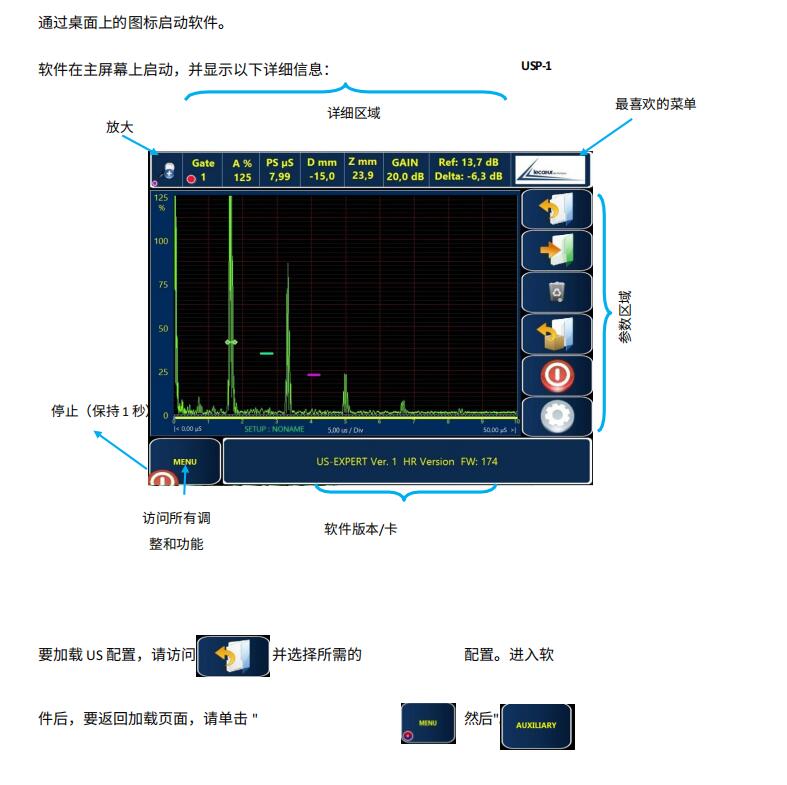

该产品的开发旨在满足每位用户的需求。它的图形界面非常直观，具有教育意义，因此它既适用于新手和培训用户，也适用于经验丰富的专家用户，因为它具有可靠性和高级功能（FFT、TOFD、30MHz 带宽......）。这本快速入门指南是一本简化的卡片使用手册，可为不同类型的控制进行设置。
USP-1便携式超声波缺陷检测测量仪是新一代超声波设备，具有发射和接收超声波的单通道。它专门用于成像和信号分析。
发射器可以产生具有由用户编程的电压电平和宽度的脉冲。低噪声前置放大器与VGA相结合，增益范围在0到80dB之间，DAC曲线也可用。使用采样频率
为80MHz的12位模数转换器对超声信号进行数字化。该设备有两种工作模式：透射或反射。电源由USB连接器（5 VDC）提供。
它允许1个编码器，用于Tofd或b scan，2个编码器用于C-scan信号分析模块提供探头特征和FFT。

USP-1便携式超声波缺陷检测测量仪特点

 USB2 高速通讯
 超低噪声 : 0.74 nV/√Hz
 大带宽 (0.5 to 20 MHz)
 脉冲激励
 50 Ω 上拉驱动
 12 bits 数字传输80 MSPS
 可调增益 : 0 to 80 dB
 DAC 曲线
 电路板尺寸 : 110 x 100 mm
 Windows XP / Vista / Seven
 GUI 触屏操作
 DLL Matlab, Labview, C, …
 手动/自动编码器扫描
 C-scan成像
 Tofd 成像
 信号分析, FFT.
