泰克Tektronix 5系列紧凑型MSO
泰克Tektronix 5系列紧凑型MSO
产品简介
在需要高通道密度的应用中，5系MSO Low Profile示波器树立全新性能标准。这款高速数字示波器采用12位模数转换器，在紧凑的封装中提供8个输入通道（加上AUX Trig），仅3.5英寸高（2U）。
●无需添加机架，进行更多的测试
●高保真度捕获与优质数据
●在使用12 位垂直分辨率和 1 GHz 的 7.6 位 ENOB 可以了解更多信号细节
●同步多个高速数字化仪
●轻松应对从设计到制造测试的转换

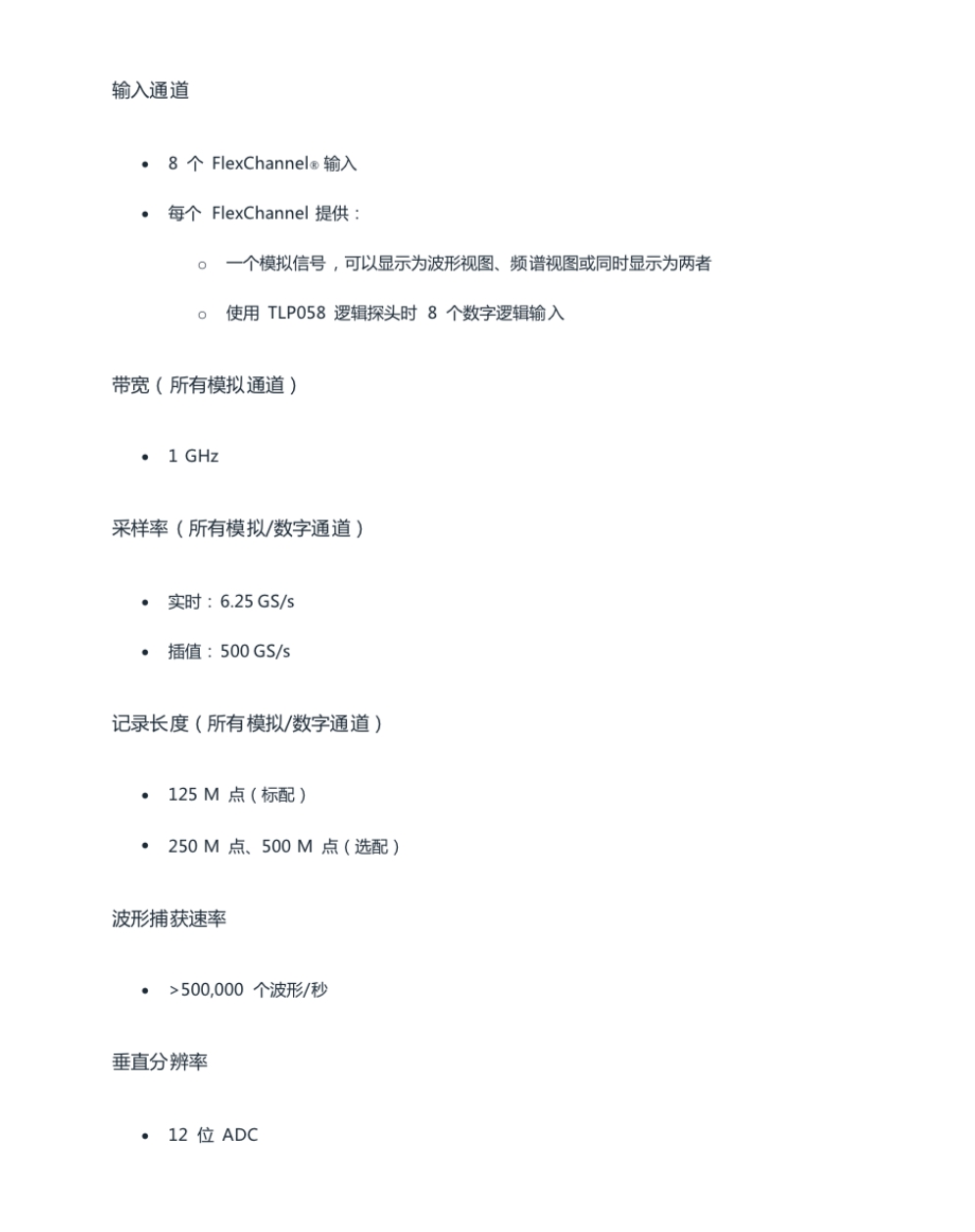

产品特点
技术参数
技术数据
除另行指明外，所有技术规格保证适用于所有型号。
型号概述
|
示波器 |
|
|
|
MSO58LP、MSO58LPGSA |
|
FlexChannel 输入通道 |
8 |
|
最大模拟通道数 |
8 |
|
最大数字通道数（带可选逻辑探头） |
64 |
|
带宽（计算的上升时间） |
1 GHz (400 ps) |
|
DC 增益精度 |
50 Ω：±1.0%，(±2.0% @ ≤ 1 mV/div)，±0.5% 的满刻度，（±1.0% 的满刻度 @ 1 mV/Div 和 500 μV/Div 设置） 1 MΩ：±1.0%，(±2.0% @ ≤ 1 mV/div)，±0.5% 的满刻度，（±1.0% 的满刻度 @ 1 mV/Div 和 500 μV/Div 设置） |
|
ADC 分辨率 |
12 位 |
|
垂直分辨率 |
8 位 @ 6.25 GS/s 12 位 @ 3.125 GS/s 13 位 @ 1.25 GS/s (High Res) 14 位 @ 625 MS/s（高分辨率） 15 位 @ 312.5 MS/s（高分辨率） 16 位 @ ≤125 MS/s（高分辨率） |
|
采样率 |
在所有模拟/数字通道上 6.25 GS/s（160ps 分辨率） |
|
记录长度 |
所有模拟/数字通道上高达 500 M 样点 |
|
波形捕获速率 |
>500,000 wfms/s |
|
任意波形/函数发生器（可选） |
13 种预先定义的波形类型，高达 50 MHz 输出 |
|
DVM |
4 位 DVM（产品注册后免费） |
|
触发频率计数器 |
8 位频率计数器（产品注册后免费） |
垂直系统 – 模拟通道
带宽选项
20 MHz、250 MHz 和 1 GHz
输入耦合
DC、AC
输入阻抗
50 Ω ± 1%
1 MΩ ± 1%，13.0 pF ± 1.5 pF
输入灵敏度范围
1 MΩ
500 µV/div ~ 10 V/div，1-2-5 序列
50Ω
500 µV/div ~ 1 V/div，1-2-5 顺序
注：注：500 μV/div 是 1mV/div 的 2 倍数字缩放
最大输入电压
50 Ω：5 VRMS, 峰值 ≤ ±20 V (DF ≤ 6.25%)
1 MΩ：300 VRMS CAT II，
对于 1 MΩ，在 4.5 MHz ~ 45 MHz 时额定值以 20 dB/10 倍频程比率下降；
45MHz ~ 450MHz 时额定值以 14 dB/10 倍频程比率下降；> 450 MHz 时，5.5VRMS
有效位 (ENOB)，典型值
< 1 GHz 型号, High Res 模式, 50 Ω, 10 MHz 输入, 90% 全屏
|
带宽 |
ENOB |
|
1 GHz |
7.6 |
|
500 MHz |
7.9 |
|
350 MHz |
8.2 |
|
250 MHz |
8.1 |
|
20 MHz |
8.9 |
DC 增益精度
✓50 Ω
±2.0%7（2 mV/div 时为 ±2.0%，1 mV/div 时为 ±4%，典型值）
±1.0%8，（2 mV/div 时为 ±1.0% 满刻度，1 mV/div 时为 ± 2%，典型值）
位置范围
±5 格
最大偏置范围
输入信号不得超过 50 Ω 输入路径的最大输入电压。
|
V/div设置 |
最大偏置范围，50 Ω 输入 |
|
1 mV/div - 99 mV/div |
±1 V |
|
100 mV/div - 1 V/div |
±10 V |
