产品简介

System SourceMeter?10 ?s 脉冲发生器/源测量单元 (SMU) 仪器将高电流/高速脉冲发生器的功能与传统 SMU 的测量及全部功能集于一台仪器中。其优异的 10 A @ 10 V 快达10 μs 脉冲宽度和全 1 MS/s 数字化功能极大地提升了从台式检定到高度自动化脉冲式 I-V 生产测试等应用的效率。

KEITHLEY 2601B-PULSE 10 ?s 脉冲发生器/SMU 概述

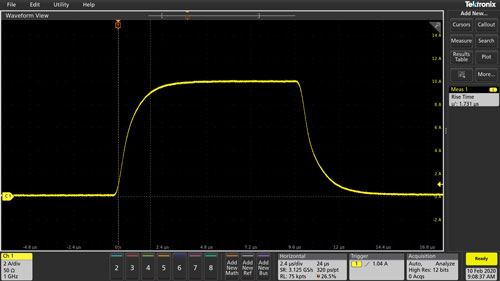

无需手动脉冲调整即可实现高脉冲保真度
通过 2601B-PULSE 控制回路系统，高达 3μH 的负载变化无需手动调整，从而确保在任何电流水平（最高 10 安培）下输出 10 μs 至 500 μs 脉冲时，脉冲均不会出现过冲和振荡。脉冲上升时间 < 1.7 μs，确保您可以正确检定被测器件或电路。
输出 10 A @ 10 V，脉冲宽度为 10 μs
脉冲上升时间 <1.7μs，可轻松检定
高保真脉冲输出，在任何电流水平下均无需调整

2601B Pulse Pulser Plus SMU

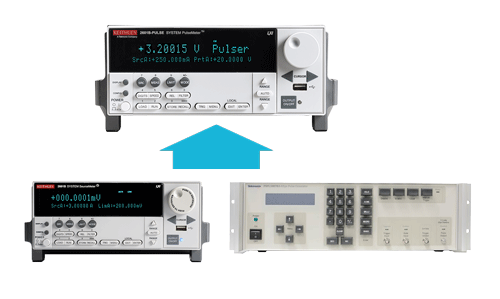

将快速脉冲发生器功能与 SMU 功能集成至一台仪器中
2601B-PULSE 在业界领先的吉时利 2601B SMU 仪器所提供的测量完整性、同步性、速度和准确性基础上新增脉冲发生器功能。
通过 1 MS/s 的数字化功能，实现脉冲发生器 0.05% 的基本测量精度
SMU 100 nA 低电流范围与 100 fA 灵敏度
后面板 BNC 连接实现电缆快速设置

嵌入式脚本和连接提供无与伦比的生产吞吐量

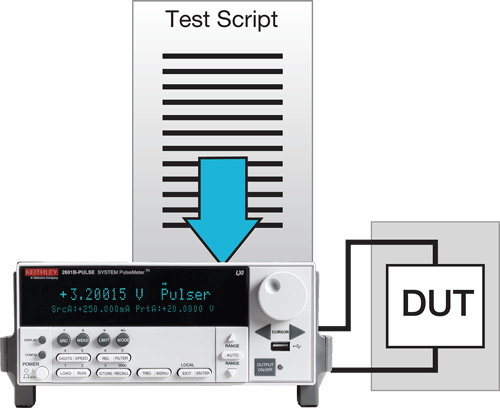

测试脚本处理器 (TSP?) 技术可在 SMU 仪器内嵌入和执行完整测试程序，提供业界最佳性能。TSP-Link? 技术支持扩展多达 32 个 TSP 链路节点，以创建高速、SMU-Per-Pin 并行测试（而不使用主机）。
消除与 PC 之间耗时的总线通信
高级数据处理和流量控制
连接多达 32 个 TSP 链路节点
随着测试要求变化轻松重新配置

KEITHLEY 2601B-PULSE 10 ?s 脉冲发生器/SMU 产品型号

型号	通道	最大电流源/量程	最大电压源/量程	测量分辨率（电流/电压）	电源
2601B-PULSE	1	10 A	40 V	100 fA / 100 nV	Pulser: 100 W instantaneous SMU: 200 W instantaneous

KEITHLEY 2601B-PULSE 10 ?s 脉冲发生器/SMU 应用
ToF/LIDAR 应用的激光二极管 (VCSEL) 生产测试
2601B-PULSE 是激光二极管垂直腔表面发射激光器 (VCSEL) LIV 生产测试的理想解决方案，采用高速高精度 10μs 脉冲发生器和 SMU，可用于 VCSEL、VCSEL 阵列和激光二极管模块的电流脉冲源和电压-电流监测。SMU 提供最经济实惠的 LIV 仪器，系统同步和吞吐量高。
可编程脉冲电流源可达 10 A 电流和 10 ?s 脉冲宽度
电压和电流测量分辨率为 100 nV 和 100 fA
内置 TSP? 处理功能可减少 PC和仪器总线通信

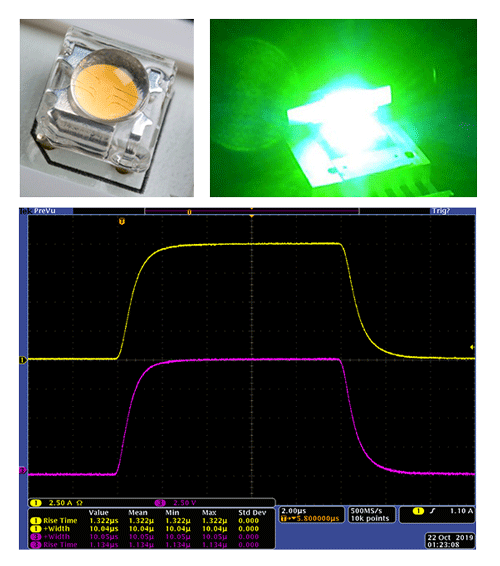

简化的 LED 脉冲式/直流 I/V 检定
2601B-PULSE 独特的电流脉冲、直流电压和电流功能可实现高速 LED 直流和脉冲 IV 检定及生产测试，具有 0.015％的基本测量精度。对 microLED、LED 或高亮度 LED (HBLED) 执行脉冲测试可最大程度地减少自发热，并减少对测量精度的负面影响，此外，无需担心损坏被测器件。
可编程电流源可达 10 A 电流和 10 ?s 脉冲宽度
电压和电流测量分辨率为 100 nV 和 100 fA
1 M 样点/秒数字化器，用于快速采集和测量数据
内置 TSP 处理功能可减少 PC 仪器总线通信

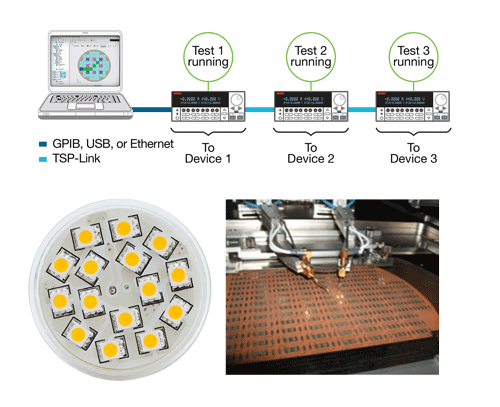

晶圆半导体测试
Keithley 2601B-PULSE 和其他系列 2600B System SourceMeter? SMU 仪器将堆架式仪器的可扩展性和灵活性与基于主机系统的集成和高吞吐量相结合，使用 TSP 和 TSP 链路技术减少制造活动和测试成本。这些仪器通常用于激光二极管、LED、晶体管等晶圆半导体测试。
内置 TSP 处理功能可减少 PC 仪器总线通信
TSP-链路多达 32 台仪器可在 500 ns 内与其他 Keithley TSP 仪器同步

KEITHLEY 2601B-PULSE 10 ?s 脉冲发生器/SMU 附件

附件	描述
2600-BAN	香蕉插头接口电缆
2600-KIT	2600 系列螺丝端子连接器套件
2600-TLINK	2600 系列触发 I/O 至 TLINK 接口电缆
4299-1	重载机架安装套件 2600 系列单单元
4299-2	适用于两台仪器的重型机架安装套件
7007-1	屏蔽式 GPIB 电缆，1 米（3.2 英尺）
7007-2	屏蔽式 GPIB 电缆，2 米（6.5 英尺）
7078-TRX-GND	3 槽三芯同轴插头至 BNC 适配器（防护已去除）
8101-4TRX	4 针晶体管夹具
8606	模块化探头套件
KPCI-488LPA	低矮型 IEEE-488 接口板
KUSB-488B	IEEE-488.2 USB-GPIB 接口适配器
